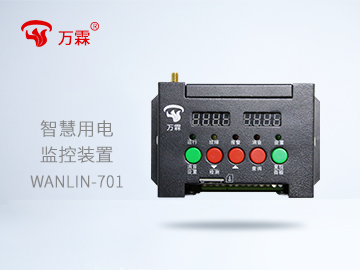

万霖智慧用电主机TD70内置流量卡,联网通讯,实时监控
![](/uploads/allimg/21/1-210120142946.jpg)
设备报警值设置:
1、上电后,按住“查询”键 5 秒,机器恢复出厂设定值 (剩余电流300mA 电流
![](/uploads/allimg/21/1-210120142946.jpg)
设备报警值设置:
1、上电后,按住“查询”键 5 秒,机器恢复出厂设定值 (剩余电流300mA 电流
500A 温度65℃)
3
四、现场安装说明
五、报警值设置 (根据现场配电柜设定,没有固定设置值)
2、按住“设置”键 5 秒,设置 LED(绿)亮,进入“设定状态”
3、个设置为剩余电流报警值设定:个数码管显示:Cc-1 第 二
个显示:0.300 (代表300mA),通过“▲加”“▼减”键可以设置漏电流报警
值 , 调整完后短按“设置”进入下一项设定。(通过按查询键可以切换个位和
十位)
4、第二个设置为电流报警值设定:个数码管显示:Cc-2 第二个显示:
500.0 (代表500A),通过“▲加”“▼减”键可以设置漏电流报警值, 调整完
后短按“设置”进入下一项设定。(通过按查询键可以切换个位和十位;电流
大小只能统一设置,不能单独设某一路)
5、第三个设置为温度报警值设定:个数码管显示:65.00 (代表65℃)
第二个显示:LL-1 通过“▲减”“▼加”键可以设置温度报警值, 调整完
后短按“设置”进入下一项设定。(只能设置四路温度为一个报警值,不能单
独设某一路)
6、三个设定值设置完成后,按住“设置”键 5 秒,保存并退出。(设备只支持
三个报警类型 , 其他设置无效可不必设定
